Seviye Transmitter - HART Protokolü

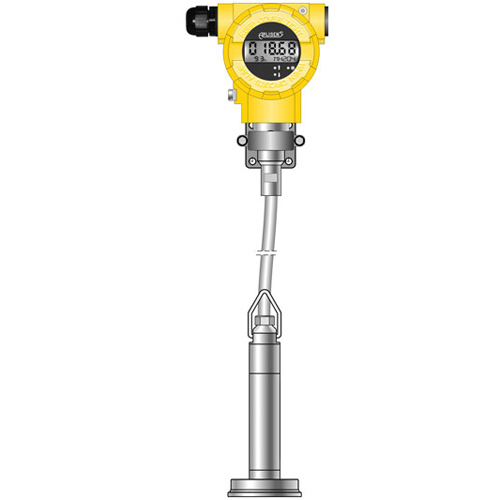

APC-2000ALW/L Seviye Transmitter
APC-2000ALW/L, sıvı seviyelerini ölçmek için geliştirilmiş yüksek hassasiyetli ve güvenilir bir seviye probudur. Bu cihaz, HART protokolü desteği ile 4-20 mA çıkış sinyali sağlar ve sıvı seviyelerinin doğru şekilde ölçülmesine imkan tanır. Geniş çalışma sıcaklık aralığı (-40°C ile +80°C) ve IP66 koruma sınıfı, onu zorlu endüstriyel koşullar için ideal hale getirir. Cihazın intrinsik güvenlik sertifikası (ATEX, IECEx) sayesinde, patlama riski taşıyan ortamlarda da güvenle kullanılabilir.

Çalışma Prensibi ve Tasarım
APC-2000ALW/L seviye transmitteri, sıvı seviyesini ölçerken, hidrostatik basınca dayalı bir yöntem kullanır. Suyun yüksekliğiyle orantılı olarak, basınç sensörü aracılığıyla sıvı seviyesi belirlenir. Cihazda bulunan SGE-25 model submersible sensör, suyun içinde doğrudan ölçüm yaparak, sıvı seviyesinin doğru bir şekilde tespit edilmesini sağlar.

Metolojik Parametreler ve Özellikler:

• Hassasiyet: ±0,16%
• Uzun Süreli Stabilite: 0,16% (2 yıl)
• Sıcaklık Hatası: Tipik < ±0,1% FSO / 10°C
• Çıkış Sinyali: 4-20 mA (iki telli iletim) + HART protokolü
• Çalışma Sıcaklığı: -40...+85°C (ortam), -40...+100°C (ortam sıcaklık versiyonu)
• Measuring Range (Nominal): 0...200 m H2O
• Güç Kaynağı: 10-55 VDC (Exia: 10,5...30 VDC)
• Görünür Ekran: 5 basamaklı konfigüre edilebilir ekran, aydınlatmalı
• Koruma Derecesi: IP66 (elektronik kısmı için), IP68 (sensor kısmı)
• Ekstra Elektronik Damping: 0...60 saniye

Uygulama Alanları
APC-2000ALW/L, özellikle sıvıların ve atıkların seviyelerini ölçmek için uygundur. Tanklarda, derin kuyularda, ve piezometrelerde sıvı seviyesi ölçümünü hassas ve güvenilir bir şekilde sağlar. Ayrıca, kirli sıvılar ve süspansiyonlar içeren ortamlarda da başarılı sonuçlar elde edilir. Bu özellikler, cihazı atık su pompaj istasyonları, fermentasyon odaları, çökeltme tankları gibi endüstriyel uygulamalar için ideal hale getirir.

Kurulum ve Konfigürasyon
APC-2000ALW/L, sıvı seviyesini ölçerken; sıfır noktası, başlangıç ve bitiş noktaları gibi metolojik parametreler kolayca ayarlanabilir. HART protokolü üzerinden cihazla veri iletişimi sağlanabilir. Ekranda ölçüm verisi görüntülenebilir ve cihazın konfigürasyonu, ekran panelindeki tuşlar aracılığıyla yapılabilir. Ayrıca, cihazın sinyal karakteristiği tersine çevrilebilir (20-4 mA) ve damping oranı ayarlanabilir.

İletişim:
Veri iletimi için cihaz, HART protokolünü kullanarak KAP-03 iletişim cihazı veya Raport 2 yazılımı ile iletişim kurulabilir. Ayrıca, diğer HART uyumlu cihazlar ile de veri alışverişi mümkündür.
